标准衡器SCS-Xt-H3D
高精度电子平台秤
产品特点
秤台与量程按需匹配
提供 300～12000 kg 的参考称量档位及 8 种台面规格，结合货物尺寸、容器重量、上秤方式与目标分度值确认组合。
模块化称重配置
由秤台、称重传感器、接线盒与显示器组成，可按需求匹配数字或模拟传感配置；部件型号、信号形式及仪表兼容性一并确认。
多种称重功能
H3D 显示器支持基本称重、检重、动物称重、峰值称重与称重故障诊断，功能设置及使用方式按配套仪表确认。
安装与维护灵活
地上安装可配引坡，基坑安装可配地中衡框架。秤台边框与传感器连接结构兼顾传力、安装及维护，运输固定件按安装要求处理。
技术参数
| 产品型号 | SCS-Xt-H3D |
|---|---|
| 参考最大秤量 | 300、600、1200、1500、3000、6000、12000 kg |
| 参考台面尺寸 A × B | 0.8 × 0.8、1.0 × 1.0、1.2 × 1.0、1.2 × 1.2、1.5 × 1.2、1.5 × 1.5、2.0 × 1.5、2.0 × 2.0 m |
| 参考台面离地高度 H | 300～6000 kg 档位：95 mm；12000 kg 档位：105 mm；可按秤台尺寸定制 |
| 秤体与台面 | 碳钢秤体、花纹钢板台面，表面经抛丸与涂装处理 |
| 称重显示器 | H3D 数字称重显示器 |
| 仪表显示指标 | 标称最高 10000e，具体分度值及计量配置按量程和订货要求确认 |
| 仪表功能 | 基本称重、检重、动物称重、峰值称重、称重故障诊断 |
| 传感器配置 | 不锈钢 / 合金钢、数字 / 模拟配置可选，与仪表及量程匹配 |
| 传感器防护 | 不锈钢传感器配置：IP67，具体型号按订货确认 |
| 接线盒防护 | 不锈钢集线终端器：IP68 |
| 通信配置 | 电流环大屏幕通信接口、RS232 / RS485 接口；具体组合与协议按配置确认 |
| 安装方式 | 地上安装或基坑安装，可配引坡及地中衡框架 |
| 整秤分度值与误差 | 按最大秤量、仪表、传感器及使用要求确认 |
参数说明10000e 是仪表标称显示指标，不直接代表整秤误差；实际分度值、量程与台面组合按配置确认。IP67 对应不锈钢传感器，IP68 对应接线盒。图片为结构示意，仪表外观与型号以订货配置为准。
型号与结构
按结构与配置确认型号，具体规格以现场需求与订货确认为准。
| 型号 / 配置 | 结构说明 |
|---|---|
| 碳钢花纹板秤台 | 根据货物与容器尺寸选择台面，结合最大秤量确认秤体与支撑配置 |
| H3D 数字称重显示器 | 提供重量显示与多种称重功能，通信接口和显示分度配置按项目确认 |
| 称重传感器与连接件 | 按量程及数字 / 模拟信号配置选配，配合连接件传递载荷 |
| 不锈钢接线盒 | 汇集称重传感器信号，与仪表及传感器类型配套 |
| 引坡与安装框架 | 地上应用可配引坡，基坑应用可配框架，尺寸结合现场地面与上秤方式确认 |

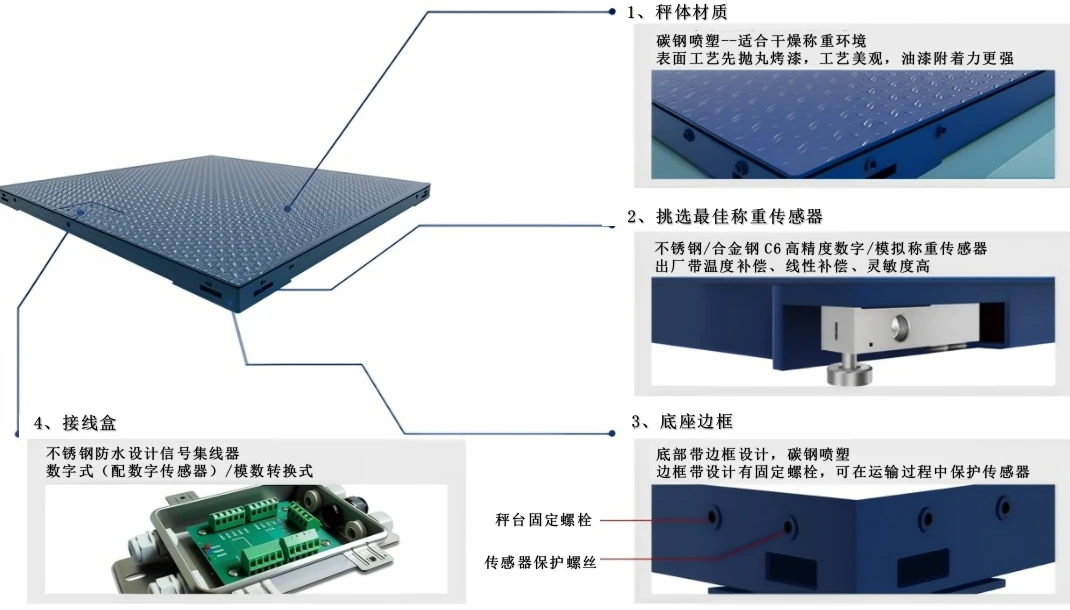

模块化结构配置
秤台、传感器、底座边框和接线盒组成称重平台，各部件按量程及使用条件匹配。
图示为可选结构说明，传感器等级不等同于整秤准确度等级，具体部件与仪表以订货配置为准。
台面尺寸参考
A × B · 单位：m- 0.8 × 0.8
- 1.0 × 1.0
- 1.2 × 1.0
- 1.2 × 1.2
- 1.5 × 1.2
- 1.5 × 1.5
- 2.0 × 1.5
- 2.0 × 2.0
量程、台面与高度的实际组合按订单确认，安装尺寸以确认图纸为准。

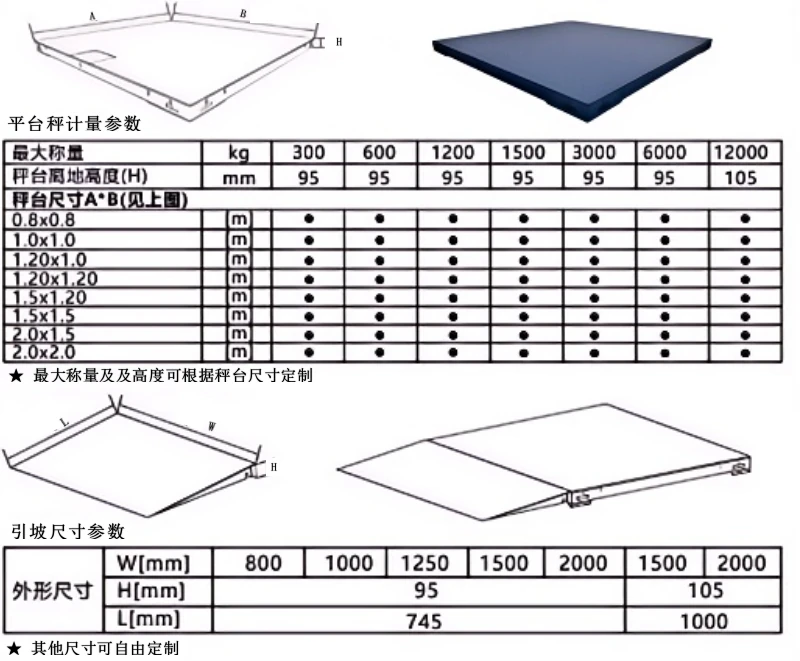

秤量与高度
| 最大秤量kg | 台面离地高度 Hmm |
|---|---|
| 300、600、1200、1500、3000、6000 | 95 |
| 12000 | 105 |
最大秤量及高度可根据秤台尺寸定制。
引坡尺寸
| 宽 Wmm | 高 Hmm | 长 Lmm |
|---|---|---|
| 800、1000、1250、1500、2000 | 95 | 745 |
| 1500、2000 | 105 | 1000 |
按台面高度、宽度及搬运方式选择，其他引坡尺寸可按现场需求定制。
适用行业与场景
- 不锈钢、铝、铜等金属材料称重
- 新能源材料收发与生产称重
- 红木等木材称重
- 托盘、容器及工件的重量复核
常见问题
10000e 是称重误差万分之一吗？
不能这样理解。10000e 是资料中的仪表显示指标，不是整套秤的误差百分比，也不能直接换算成固定的克数。实际分度值与计量要求，应结合所选最大秤量、仪表、传感器及调试结果确认。
量程和台面尺寸怎么搭配？
先确认货物与容器的最大总重量、外形尺寸及上秤方式，再结合所需分度值选择量程和台面。页面列出的是系列参考规格，实际组合、高度及承载结构以选型图纸和订货配置为准。
整台秤都是 IP68 吗？
不是。资料中的 IP68 对应不锈钢接线盒，IP67 对应不锈钢传感器，不能直接作为整机或显示器的防护等级。用于潮湿、清洗或户外场景时，需要一并确认仪表、线缆、接头和安装条件。
能放在地面上，也能装在基坑里吗？
两种方式均可。地上安装可配置引坡，基坑安装可配地中衡框架；需要根据地面承载、安装尺寸、排水维护条件和搬运方式确定方案。
可以连接电脑或 PLC 吗？
可按配置选用 RS232 / RS485 接口，并提供电流环大屏幕通信接口。请提供电脑或 PLC 的接口和协议要求，确认通信组合及数据格式；大屏幕电流环通信接口不等同于 4～20 mA 模拟输出。
