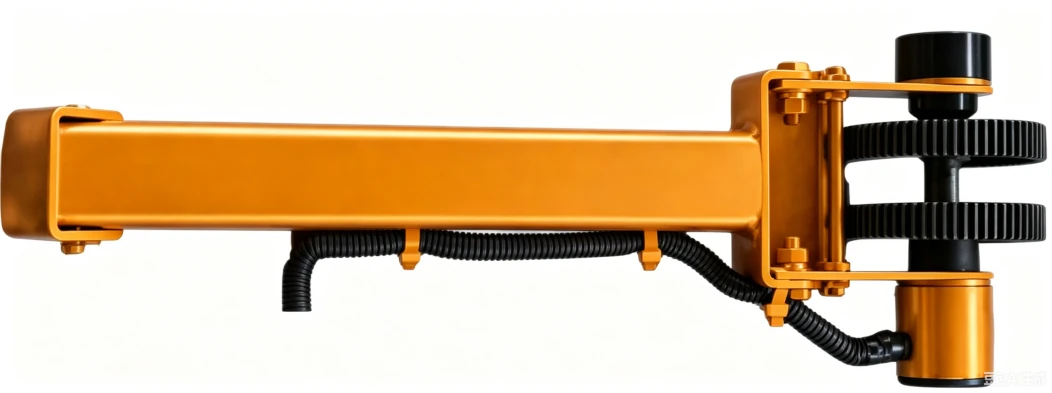

HJSD 速度传感器
HJSD 通过压轮与皮带接触采集运行速度，配合增量式编码器输出速度信号，为电子皮带秤的瞬时流量、累计量计算及定量给料控制提供速度基准。可按项目配置脉冲或 RS485 输出，并与称重仪表、PLC 及输送设备连接，安装结构、信号形式和供电要求需一并确认。
选型提示误差限按满量程 F.S. 表述，仅对应速度测量，不代表整套称重系统误差。脉冲分辨率、输出形式、仪表兼容性及安装条件需按具体配置确认。
图片为产品示意，实际配置以订货确认为准。
产品特点
压轮接触采集带速
采用压轮接触式安装与机械传动结构，接触压力结合皮带厚度、张力及安装位置调整，减少接触不稳定对速度采集的影响。
增量式编码器采集
采用欧姆龙增量式编码器作为采集单元，分辨率按配置选择；具体编码器型号与仪表输入要求在选型时确认。
适配仪表与 PLC
提供脉冲信号，可选 RS485 通讯输出。流量计算、速度异常提示或闭环控制由配套仪表及控制系统实现。
现场防护与维护
金属外壳配合屏蔽线缆，防护等级 IP65；安装时需确认接地、线缆敷设及机械接触状态，便于后续检查与维护。
技术参数
| 产品型号 | HJSD |
|---|---|
| 测量对象 | 皮带运行线速度 |
| 速度测量范围 | 0.01～10 m/s |
| 速度测量误差限 | ±0.05% F.S.（按满量程计，具体测试条件按配置确认） |
| 采集器件 | 欧姆龙增量式编码器，具体型号按订货配置确认 |
| 输出信号 | 脉冲信号；可选 RS485 通讯输出，协议及接线按配置确认 |
| 脉冲分辨率 | 100～1000 P/R 可选（编码器每转脉冲数） |
| 工作电压 | DC 12～24 V |
| 工作温度 | −20～+70 ℃ |
| 防护等级 | IP65 |
| 安装方式 | 压轮接触式，接触压力和安装支架按现场确认 |
| 参考适配带宽 | 500～2000 mm；结合安装位置与支架结构确认 |
| 典型配套设备 | 电子皮带秤、定量给料机、皮带输送机 |
参数说明误差限按满量程 F.S. 表述，仅对应速度测量，不代表整套称重系统误差。脉冲分辨率、输出形式、仪表兼容性及安装条件需按具体配置确认。
型号与结构
按结构与配置确认型号，具体规格以现场需求与订货确认为准。
| 型号 / 配置 | 结构说明 |
|---|---|
| 压轮与安装机构 | 压轮接触皮带，安装支架、接触位置和压力按现场结构调整 |
| 编码器采集单元 | 将机械运动转换为电信号，分辨率与配套输入端匹配 |
| 脉冲输出配置 | 与支持相应脉冲输入的称重仪表或 PLC 配套，电气规格按方案确认 |
| RS485 可选配置 | 按项目选配通讯输出，协议、地址及接线方式需在订货时确认 |
适用行业与场景
- 电子皮带秤速度采集
- 定量给料机带速反馈
- 皮带输送机运行速度监测
- 建材、矿山、冶金及化工输送计量配套
常见问题
速度传感器能直接测重量吗？
HJSD 负责采集皮带线速度。皮带秤还需要称重传感器、秤架和积算仪等配套部件，将载荷与速度结合计算瞬时流量和累计量。
±0.05% F.S. 是什么意思？
F.S. 表示满量程，资料中的误差限以满量程为基准，不是当前速度读数的 ±0.05%，也不是整套皮带秤的计量误差。具体满量程设置、校准与验收条件需按所选配置确认。
RS485 和 100～1000 P/R 都是标配吗？
资料给出的常规输出是脉冲信号，RS485 为可选配置；100～1000 P/R 表示可选的编码器每转脉冲数，并非每米脉冲数。应结合仪表或 PLC 的输入要求确认分辨率、信号形式和换算参数。
选型与旧设备替换需要提供什么？
请提供皮带宽度、常用与最大带速、现有测速机构和安装位置照片、仪表或 PLC 型号、输入信号及供电要求，以及温度、粉尘和线缆距离等现场条件。
