YJD 系列星型卸料阀
YJD 系列星型卸料阀又称星型卸料器、电动卸灰阀、关风器。通过转子叶轮旋转，实现粉体、颗粒及适配小块物料的连续卸料，并承担锁气作用。可选 A 型方形法兰或 B 型圆形法兰，配套料仓、除尘器和气力输送系统，具体流量、密封与驱动配置按物料和运行工况确认。
选型提示卸料量为体积流量；流量、转速、功率、温度及压力为系列参考范围，不代表各型号均覆盖全部指标。实际能力及密封配置需结合物料、温度、进出口压力与压差确认。
图片为产品示意，实际配置以订货确认为准。
产品特点
连续卸料与锁气
转子叶轮连续转动，将上游物料送至下游，同时减少系统内外气流交换，适用于除尘卸灰与粉体给料环节。
两种法兰便于配套
A 型采用方形法兰，B 型采用圆形法兰；结合料仓出口、管道或下游设备接口，确认连接尺寸与安装方式。
驱动与卸料量匹配
采用减速机直连传动，可按方案配置调速。实际卸料量需结合物料充填情况、转子规格和转速确认。
密封与传动分区布置
由壳体、转子、密封组件、减速机和电机组成，轴承及传动部件外置，便于检查和维护；密封材料按温度、粉尘及压差选配。
技术参数
| 产品系列 | YJD 系列星型卸料阀 |
|---|---|
| 接口形式 | A 型：方形法兰；B 型：圆形法兰 |
| 典型型号 | YJD-300A、YJD-300B；具体接口尺寸以选型图纸为准 |
| 适用物料 | 粉体、颗粒及适配的小块物料；粒度、黏性与磨蚀性需确认 |
| 参考卸料量 | 2～100 m³/h（系列体积流量范围） |
| 参考转速 | 10～40 r/min |
| 参考电机功率 | 0.37～5.5 kW，按型号与负载选配 |
| 工作压力参考 | ≤0.1 MPa；压力口径、进出口压差与密封配置按工况确认 |
| 工作温度参考 | −20～280 ℃（系列配置范围，需匹配相应材料与密封） |
| 传动方式 | 减速机直连，可按方案选配摆线针轮或齿差行星减速机 |
| 壳体结构 | 铸铁或碳钢焊接，按物料与使用要求确认 |
| 密封与安装 | 密封结构、法兰尺寸、孔位及驱动布置按项目图纸确认 |
参数说明卸料量为体积流量；流量、转速、功率、温度及压力为系列参考范围，不代表各型号均覆盖全部指标。实际能力及密封配置需结合物料、温度、进出口压力与压差确认。
型号与结构
按结构与配置确认型号，具体规格以现场需求与订货确认为准。
| 型号 / 配置 | 结构说明 |
|---|---|
| YJD-300A（A 型） | 方形法兰，按料仓或设备的方形接口确认连接尺寸与孔位 |
| YJD-300B（B 型） | 圆形法兰，按管道或设备的圆形接口确认连接尺寸与孔位 |
| 转子与密封组件 | 转子叶轮输送物料，配合壳体及轴端密封承担锁气作用 |
| 驱动与减速组件 | 电机经减速机带动叶轮，功率、转速及调速方式按物料和负载匹配 |
YJD-300A · 方形法兰
A 型结构。与料仓或设备的方形接口配套，连接尺寸与孔位按选型图纸确认。

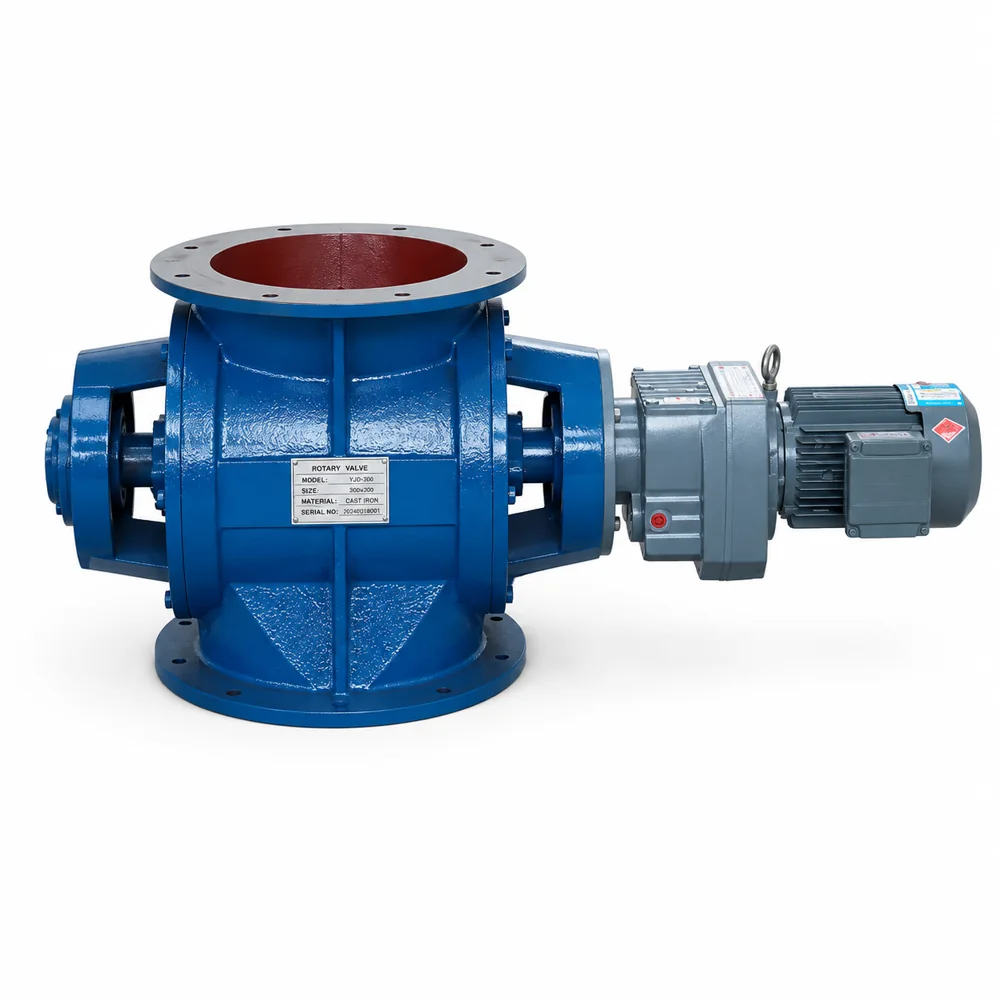

YJD-300B · 圆形法兰
B 型结构。与管道或设备的圆形接口配套，转子、密封及驱动按工况配置。
适用行业与场景
- 除尘器及收尘料斗连续卸灰
- 气力输送系统锁气给料
- 粮食、饲料生产线粉粒料卸料
- 化工、建材及冶金粉体处理
常见问题
A 型与 B 型怎么选？
两者主要区别是法兰形式：A 型为方形，B 型为圆形。应根据上下游设备接口、安装空间和物料流量选择，不能仅凭型号中的数字判断法兰尺寸。
2～100 m³/h 能直接换算成吨每小时吗？
这是系列体积流量参考，不是重量计量指标。换算质量流量需要物料堆积密度，实际卸料量还受转子充填情况、转速及工况影响；需要按重量配料时，应配合称重检测和控制设备。
所有型号都能在 280 ℃ 下工作吗？
−20～280 ℃ 是资料给出的系列配置范围，不代表每款常规配置都适用。应提供物料温度、运行时长和现场环境，确认壳体、轴承及密封材料配置。
锁气性能和选型需要确认什么？
请提供物料名称、堆积密度、粒度、含水率、目标卸料量、进出口压力与压差、温度和接口图。漏气量及验收条件应按具体配置确认，锁气并不代表完全零泄漏。
需要 YJD 系列星型卸料阀 的选型或报价？
请提供使用场景、关键规格及现场条件，我们给出配置建议。
